Měřicí dotyky hran

Všeobecně

Dotykové plochy a kužele z tvrzené oceli

Dělení stupnice úchylkoměru: 0,01mm

Kalibrace dílensky nebo pomocí stavěcího kalibru

Specielní provedení na vyžádání

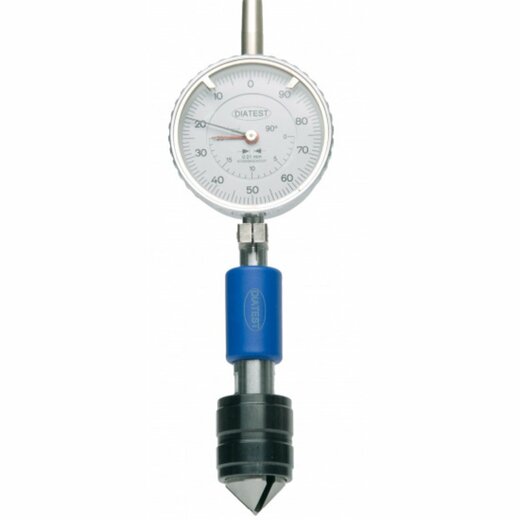

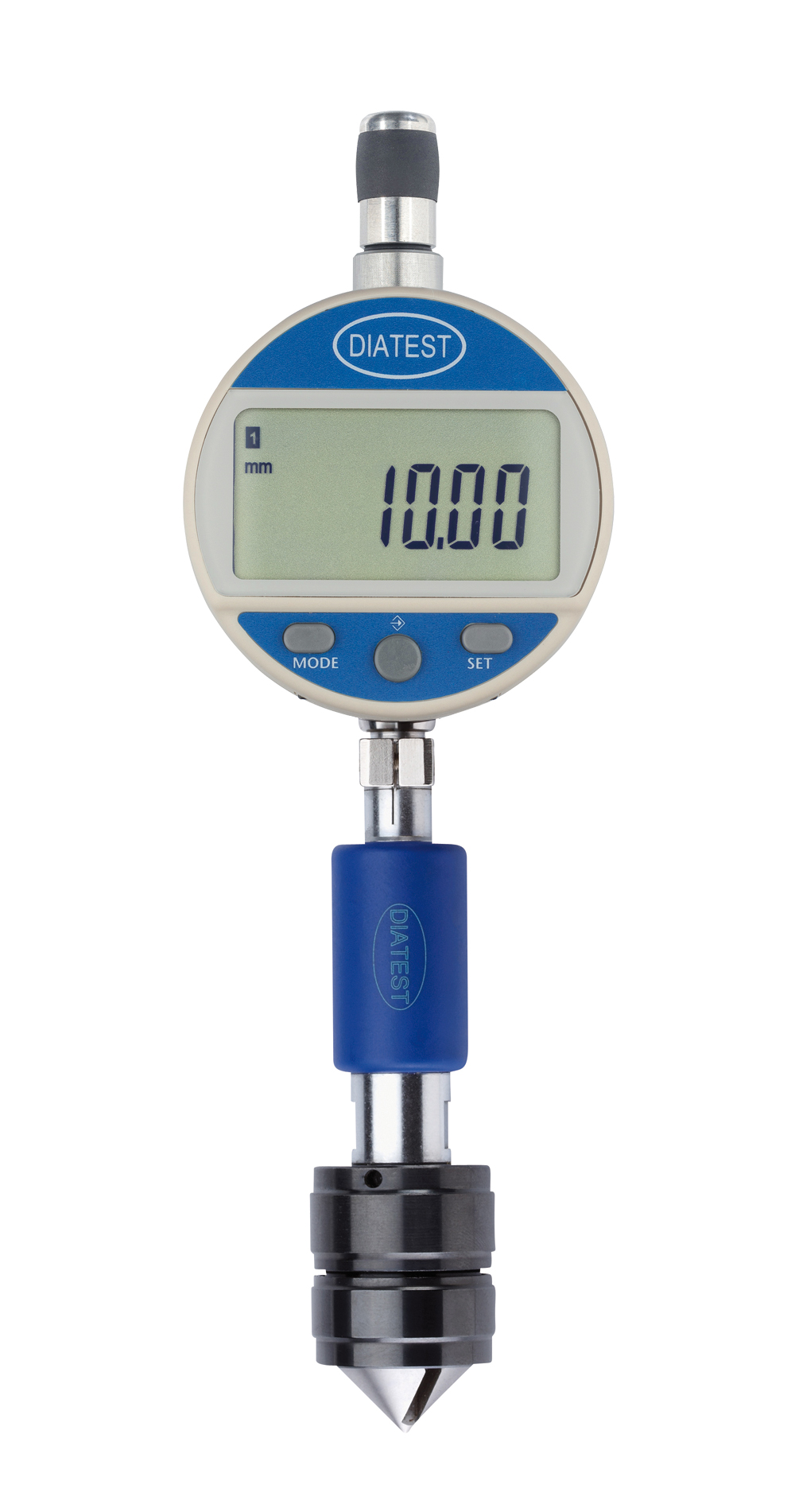

Dotykový měřicí přístroj vnitřních hran (IKT)

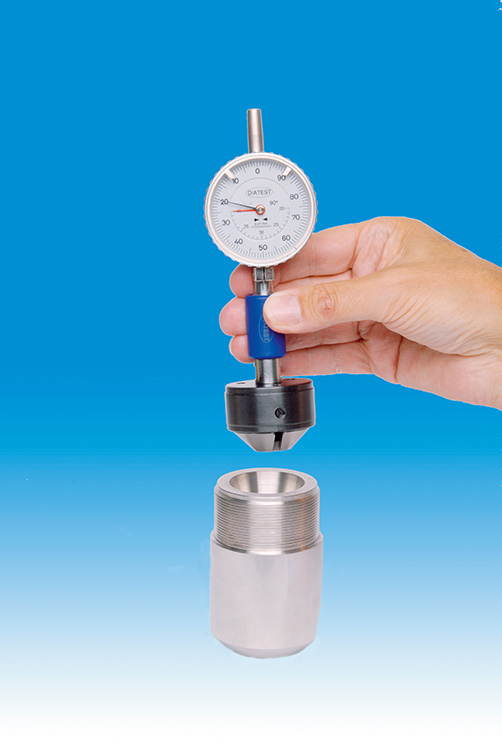

Přímé měření největšího průměru vnitřních kuželů nebo kuželových drážek

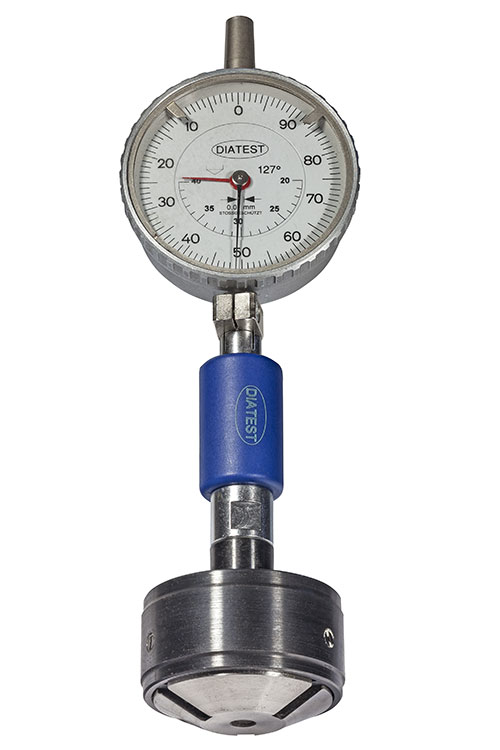

Provedení se 60°, 90° a 127° měřicím kuželem

Rozsah použití: Ø 0,5 mm až do 120 mm

Měřicí rozsah: 11,5 mm při 60° kuželi, 19,5 mm při 90° a 127° kuželi

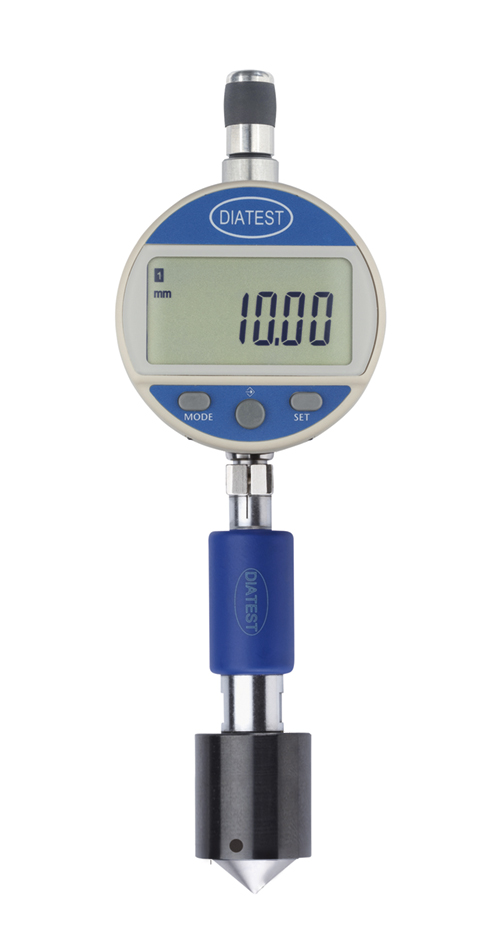

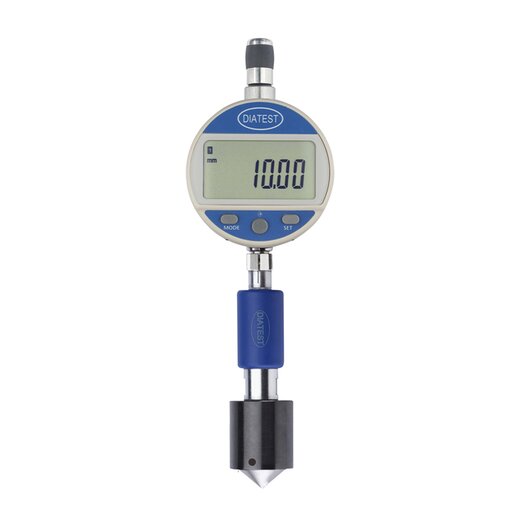

Vhodná alternativa: dotykový měřicí přístroj IKT-OS

Zkratka OS znamená „bez dorazu" - vynecháním dorazu je dotykový měřicí přístroj podstatně výhodnější ve výrobě a tím i v prodeji.

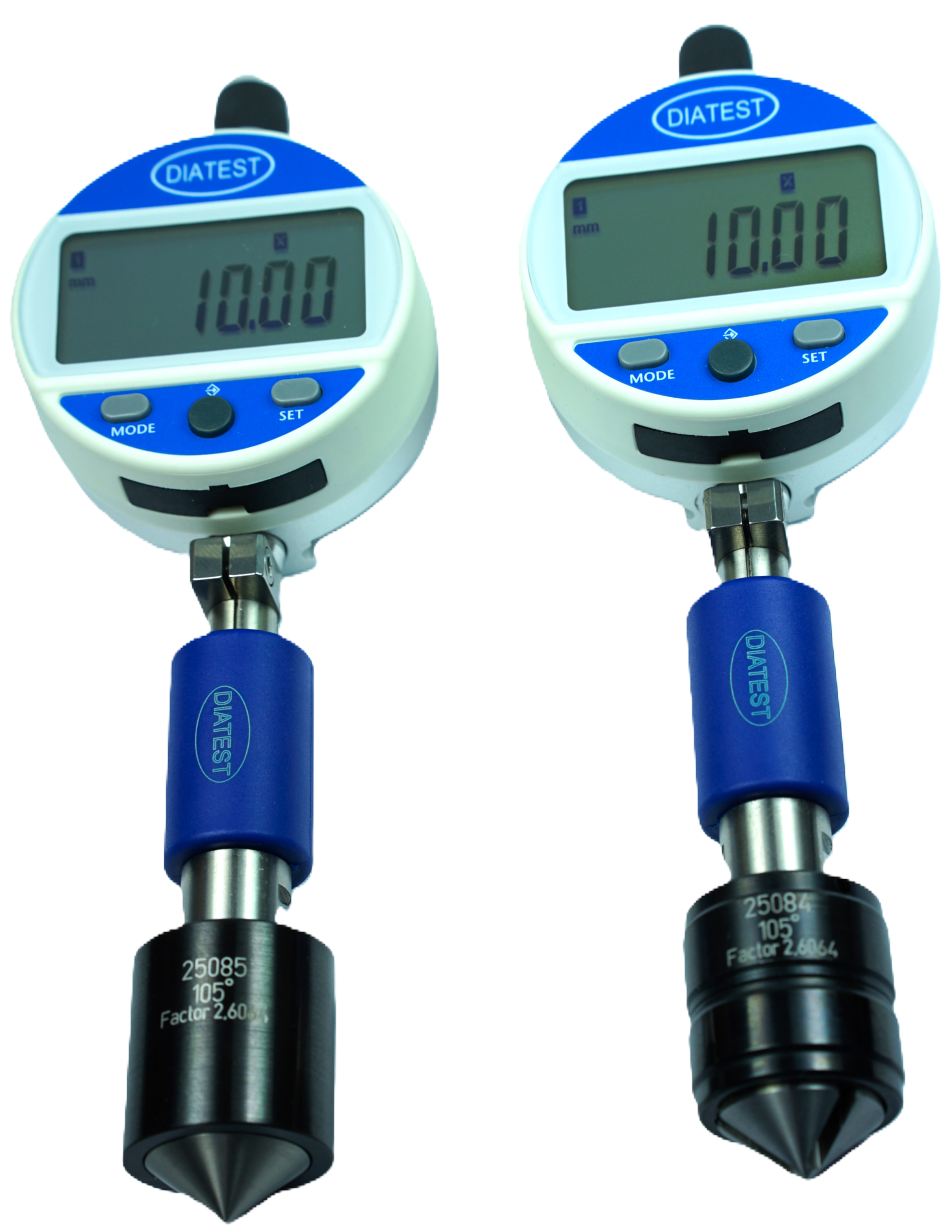

IKT-OS se používá k přímému měření největšího průměru vnitřních kuželů nebo kuželovitých drážek. Oproti svému velkému bratru - IKT - potřebuje IKT-OS dosedací plochu a nemůže být použit u tenkostěnných obrobků.

Je k dispozici v těchto provedeních:

IKT90-1-OS měřicí rozsah 0,5 - 20

IKT90-2-OS měřicí rozsah 20 - 40

IKT60-1-OS měřicí rozsah 0,5 - 12

IKT60-2-OS měřicí rozsah 10 - 21

IKT 127-1-OS měřicí rozsah 0,5 - 20

Dotykový měřicí přístroj vnějších hran (AKT)

Přímé měření nejmenšího průměru vnějšího kužele

Provedení se 60°, 90° a 127° měřicími zvony

Rozsah použití: Ø 5 mm až 120 mm

Měřicí rozsah: 11 mm u 60° zvonu, 19,5 mm u 90° a 127° zvonu (výjimka velikost 1)

Dotykový měřicí přístroj hran (KT/KT-B)

Přímé měření 45° faset (zkosených hran) na přímých hranách nebo v otvorech (vývrtech)

Měřicí rozsah: fasety do 7 mm (poloměry od 1 mm do 9,5 mm po přepočtu)

Fasety v otvorech (vývrtech) od cca Ø 28 mm
